Description

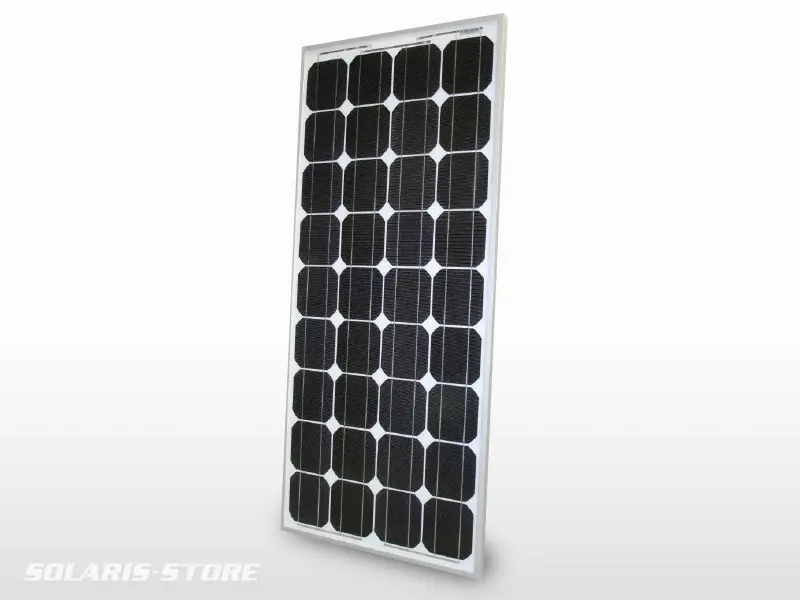

Fonctionnement du panneau solaire TENESOL TE 145 Wc
Les modules TENESOL utilisent la technologie des cellules en silicium monocristallin à haut rendement, qui sont mesurées individuellement et triées à 100% avant encapsulation.
La structure Verre trempé / EVA / Feuille arrière isolante minimise le poids du module. Le laminé assure une parfaite étanchéité et protège durablement les cellules.
Le cadre aluminium permet une manutention aisée et un montage facile et rapide et très résistant.
Chaque module fait l’objet d’un contrôle qualité individuel.
- La qualité des modules TENESOL est certifiée : CE
- Leurs usines de fabrication sont certifiées ISO 9001 et ISO 14001.
Caractéristiques électriques
| Puissance typique (STC) |
145 Wc |
| Puissance minimale |
142.5 W |
| Puissance maximale |
147.5 W |
| Limite de classe de puissance |
-2.5/+2.5Wc |
| Limite de classe de puissance |
±1.7 % |
| Tension à puissance maxi. |
17.9 V |
| Intensité à puissance maxi. |
8.1 A |
| Tension circuit ouvert |
22.3 V |
| Courant de court-circuit |
8.6 A |
Tests réalisés dans les conditions standards STC : Ensoleillement 1000 W/m²; Am 1,5; Température 25 °C.
| Puissance à 45°C/800 W/m² |
107.1 Wc |
| Tension à puissance maxi. |
16.3 V |
| Intensité à puissance maxi. |
6.6 A |
| Tension circuit ouvert |
20.7 V |
| Courant de court-circuit |
7.0 A |
Tests NOCT réalisés avec une puissance maximale (en Wc) avec une température de jonction de 45 °C et un éclairement de 800 W/m²; Am 1,5; Température ambiante 20 °C; Vitesse de vent à 1 m/sec.
| Influence de la température |
|
| Coefficient de température: Tension |
-77.4 mV/°C |
| Coefficient de température: Courant |
+ 4.8 mA/°C |
| Coefficient de température: Puissance |
– 0.43 %/°C |
| NOCT |
45 °C |
| Cellules |
|
| Taille |
156 x 156 mm |
| Disposition |
36 cellules / 4 x 9 |
| Type |
Monocristallin |
| Informations générales |
|
| Tension maximale du système |
1000 V |
| Courant inverse maximum |
17 A |
| Connectique |
Connecteurs Tyco |
| Diodes |
2 by-pass |
| Boîte de jonction |
IP 55 |
| Température de fonctionnement |
-40 / +85°C |
Dimensions
| Longueur |
1510 mm |
| Largeur |
676 mm |
| Epaisseur |
25,5 mm |
| Poids |
13 kg |
Certifications: IEC61215 + IEC61730
